在國家戰略背景下的新能源發展方向驅動下，為實現2035“碳中和”的目標，燃料電池產品需要快速迭代更新。截止2020年6月份，全國范圍內省及直轄市級的氫能產業規劃超過10個，產業鏈氫能電堆的驅動能源越來越受業界關注，北京一測精密攜手蔡司三坐標助力客戶能源科技研發中心在氫能源電堆研發階段取得了重大突破。氫能是公認的清潔能源，作為低碳和零碳能源正在脫穎而出。作為新興的氫能源電堆研發過程中遇到的對齊度測量問題一直是困擾各大測量設備廠商的難題！北京一測攜手蔡司服務團隊經過多次試驗成功尋找到了氫能源電堆對齊度的解決方案。
首先蔡司三坐標在測量研發的階段遇到很多問題。因材料特殊，隔膜疊放的位置和雙極板的位移差以及隔膜和金屬片在水平方向上不平齊，隔膜柔軟，要求精度在微米以下，對測量平整度、隔膜與金屬片的間距、位移差以及層疊的隔膜和金屬片不確定是否全部平齊。如果測量數據不準確，出現誤差后期批量生產使用會有安全隱患，加大了測量難度。
再給客戶能源科技研發中心做技術方案時，首先使用三維掃描技術，但是樣件的疊片比較多，三維掃描儀分辨率低掃描得到點云數據后無法看到疊片間的縫隙；然后又使用影像儀測量測試樣件，但是樣件疊片比較多得到的結果數據不夠完整，無法進行高效數據分析，最終經過層層試驗篩選采用了蔡司三坐標＋白光測頭進行測量。
在蔡司三坐標＋白光測頭進行測量過程中還遇到了以下問題點：由于研發項目的需求多元化，樣件的材料材質特殊自然對工裝卡具的要求很特別隔膜柔軟，隔膜與雙極板的厚度不均勻，測量范圍較密較廣，結合實際應用情況，蔡司三坐標測量機采用了白光測頭建立坐標，具體準備工作如下：
? ? ? ①首先要用磁鐵座支撐，將工件抬高，保證Dotscan的測量高度要求，由專用夾具配件做輔助，防止形變影響測量結果的準確性；
? ? ? ②樣件材料材質特殊，疊片隔膜材料柔軟與雙極板之間縫隙厚度不均，柔軟層疊的隔膜和金屬片保證全部在同一水平方向上平齊；（如圖所示A方向B方向與C方向），防止形變影響測量結果的準確性；
? ? ? ③測量機使用白光測頭建立坐標，A基準: ?在樣品上表面利用D3L50，測定4個點的位置，形成A基準平面；B基準：測量直線B，形成B基準；以此類推，如圖所示
? ? ? 由于隔膜柔軟，使用接觸式測頭會造成形變。只好放棄XXT測量方案；隔膜與雙極板之間縫隙也厚度不均，所以也無法使用影像測頭ViScan通過陣列方法判定位置，再聚焦測量高度的方案；隔膜與雙極板之間距離太近，使用激光掃描測頭LiScan得到很多數據點，難以判斷哪些是邊緣點，LineScan方案也不能滿足測量需求?？紤]到隔膜與雙極板之間有縫隙，當共聚焦白光測頭探測到縫隙時，由于探測不到點，其會停止掃描，所以DotScan測頭不能垂直與測量表面，要與之形成一定角度。如果角度太大，掃描不到雙極板邊緣。找到合適的角度為測量難點之一。此次測量先后嘗試了旋轉角度60°，70 ° ，75 ° ，80 °。最終判定，在測量平面度時候，測量角度為75 °，測量間距時，角度為80 °；當隔膜與雙極板之間的距離發生改變時，測量角度一定要隨之改變，具體樣件具體分析。
? ? ? ④平面度測量，為了準確的測量樣件的平面度，高頻率的波會被濾掉。
? ? ? ⑤樣件間距測量，當測量隔膜和雙極板的長度差時，需要保留其原始測量點，不可使用粗差濾波。得到的實際測量曲線取外側點為隔膜外邊緣，取中間峰值為雙極板外邊緣，測量?jī)蓷l線的垂線距離，為間距長度。編輯程序時，再設定取點位置，并測量?jī)纱咕€距離。
基于以上問題北京一測精密開發了一款自主品牌基于EXCEL的數據分析管理軟件，解決了測量樣件結果計算的臨近值、誤差值等難題，如因樣件的厚度不均勻，高低峰點不相鄰，需要與曲線一一對應的繁瑣問題，可以在表格中可以逐步實現，一目了然。程序無法做到自動獲取每?jī)蓚€(gè)相鄰的峰值之間的X差值，由北京一測精密的數據管理分析軟件逐一解決。一測精密自主開發的一款軟件特點：工作效率快，數據分析明確，多元化分析顯示數據。對于各類樣件疊放密度較多的數據以及各類樣件復雜數據的整理分析都有著非常突出的呈顯效果。

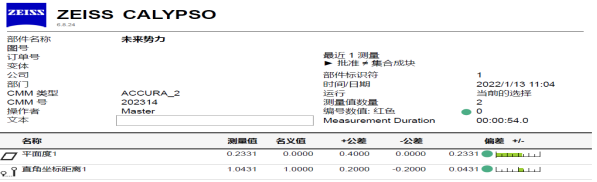

? ? ? 蔡司三坐標測量機ConturaVAST XXT測頭與DotScan白光測頭結合曲線掃描方式，以及由北京一測開發的數據管理分析軟件現實的樣件重復測量結果數據也很穩定清晰，測試結果報告如下圖
使用VAST XXT測頭與DotScan測頭結合，測量隔膜與雙極板的平整度和位移差；多種報告格式輸出滿足不同需求；在不同測頭間，程序可自動更換，結合一測精密的自主開發數據整理分析軟件的呈現都很出色，最終北京一測精密攜手蔡司三坐標測量機不僅出色完成了此次氫能源電堆測量，也滿足了客戶所需，解決了客戶所急，得到客戶和行業的充分認可。
? ? ? 本次檢測氫能源電堆樣件測量試驗取得圓滿成功，填充了氫能源電堆測量領域空白，填充了測量數據結果分析領域的空白，滿足客戶的需求是我們的責任；助力客戶的發展是我們的使命；客戶的成功也是我們的成功。北京一測精密儀器是蔡司一級經銷商，我們主要營銷的產品有工業CT無損檢測設備、蔡司顯微鏡、龍門測量機，蔡司3D掃描儀，蔡司三坐標配件，蔡司掃描電鏡，三坐標上下料，三坐標合同測量，三坐標融資租賃等業務，我們合作的行業領域包括醫療、航空航天，汽車新能源，教育高職院校，3C電子，機械加工，儲能能源等領域。我們正在以更加專業、嚴謹、謙虛的態度為工業的發展社會的進步貢獻自己的價值。我們的愿景是優選全世界高品質測量器具，做您身邊的工業質量解決方案專家。我們真誠的希望，一測精密能為所有客戶的發展壯大貢獻自己的力量，能為中國“質”造升級貢獻自己的力量，能為中國“碳中和”目標貢獻自己的力量。
